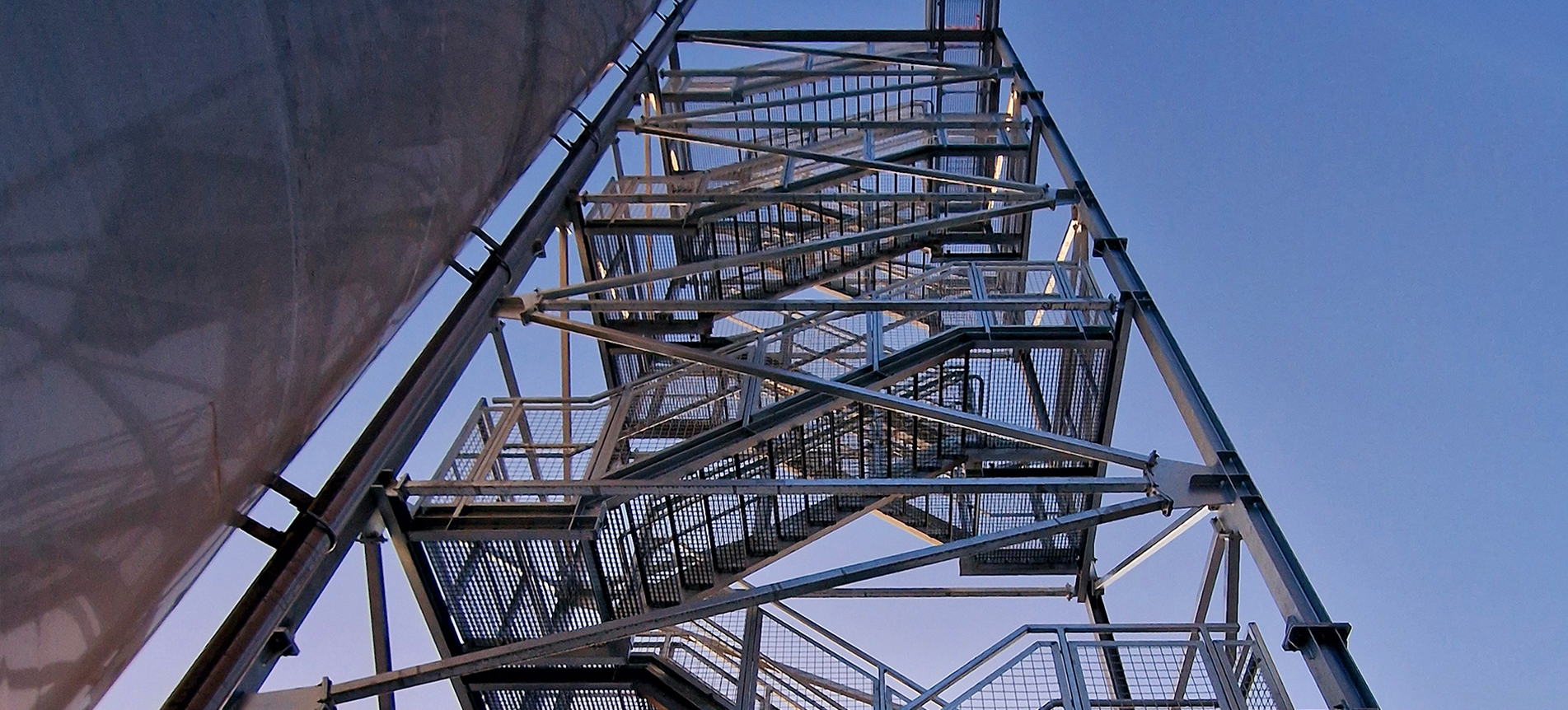

Techniczna klatka schodowa przy silosach – bezpieczny dostęp na wysokość 20 m

Dla klienta z branży spożywczej, prowadzącego zakład produkcyjny w Liverpoolu, TLC zaprojektowało, wykonało i zamontowało samonośną klatkę schodową zapewniającą stały dostęp do instalacji silosowej.

Konstrukcja została opracowana jako techniczny system dostępu do obsługi infrastruktury przemysłowej na wysokości 20 m. Rozwiązanie musiało uwzględniać geometrię silosów, warunki montażowe na obiekcie oraz wymagania dotyczące bezpieczeństwa użytkowników podczas codziennej eksploatacji i prac serwisowych.

Wyzwanie projektowe – bezpieczny dostęp do instalacji silosowej

W zakładach przemysłu spożywczego instalacje silosowe wymagają regularnej kontroli, obsługi i prac utrzymaniowych. Dostęp do elementów zlokalizowanych na znacznej wysokości musi być stabilny, przewidywalny i zgodny z wymaganiami bezpieczeństwa pracy.

W tym projekcie kluczowe było przygotowanie konstrukcji, która zapewni bezpieczną komunikację pionową przy silosach, a jednocześnie będzie dopasowana do istniejącego układu obiektu. Z tego względu zastosowano samonośną klatkę schodową z układem biegów i spoczników, umożliwiającą wygodne dojście do poziomów obsługowych instalacji.

Zakres realizacji TLC

Zakres prac obejmował przygotowanie kompletnego rozwiązania konstrukcyjnego: od projektu technicznego, przez wykonanie stalowej klatki schodowej, po montaż na obiekcie klienta.

Parametry techniczne konstrukcji

Samonośna klatka schodowa ma wysokość całkowitą 20 000 mm, długość 5590 mm oraz szerokość całkowitą 3432 mm. Biegi schodowe wyposażono w stopnie o wymiarach 930 × 235 mm, z użytkową głębokością stopnia 215 mm.

Układ komunikacyjny obejmuje 7 spoczników o wymiarach 959 × 2170 mm oraz jeden spocznik o wymiarach 930 × 3608 mm. Stopnie i spoczniki wykonano z krat pomostowych zgrzewanych 34 × 38, stanowiących standardowe rozwiązania TLC, które wspierają bezpieczne poruszanie się po konstrukcji w warunkach przemysłowych.

Klatkę schodową wyposażono w obustronne balustrady o wysokości 1550 mm, wykonane z wypełnieniem z siatki 50 × 50 × 4. Dodatkowo zastosowano bortnice o wysokości 150 mm oraz wewnętrzne poręcze Ø42,4 mm na wysokości 900 mm po obu stronach biegów. Przy wejściu przewidziano obudowę z drzwiami o wysokości 2225 mm.

Konstrukcję wykonano ze stali S235/S355 i zabezpieczono antykorozyjnie w procesie cynkowania ogniowego zgodnie z normą EN ISO 1461. Obciążenia użytkowe przyjęto zgodnie z EN ISO 14122, a dokumentacja projektowa uwzględnia wymagania dotyczące wykonania konstrukcji stalowych, w tym m.in. wytyczne normy EN 1090-2.

Efekt dla klienta

Zrealizowana klatka schodowa zapewnia stały i bezpieczny dostęp do instalacji silosowej w zakładzie przemysłu spożywczego. Samonośny układ konstrukcji umożliwił dopasowanie systemu komunikacji do istniejącej infrastruktury, bez konieczności traktowania silosów jako głównych elementów podparcia.

Dzięki zastosowaniu stalowej konstrukcji zabezpieczonej w procesie cynkowania ogniowego, rozwiązanie jest przygotowane do długotrwałej eksploatacji w środowisku przemysłowym. Kraty pomostowe, obustronne balustrady, bortnice, poręcze wewnętrzne oraz obudowa wejściowa zwiększają bezpieczeństwo użytkowników podczas codziennej obsługi i prac serwisowych. .

Key project information

Projekt: E/7513/01
Zakres: samonośna klatka schodowa przy silosach
Branża: przemysł spożywczy
Lokalizacja: Liverpool, Wielka Brytania
Wysokość konstrukcji: 20 000 mm
Długość konstrukcji: 5590 mm
Szerokość całkowita: 3432 mm
Materiał: stal S235/S355
Stopnie i spoczniki: kraty pomostowe zgrzewane 34 × 38
Zabezpieczenie antykorozyjne: cynkowanie ogniowe zgodnie z ISO 1461
Normy i wymagania projektowe: m.in. EN ISO 14122, EN 1090-2
