TAS-Treppen aus Stahl
Temporäre Treppen gehören zum gewohnten Bild auf Baustellen. Immer dann, wenn Höhenunterschiede – ob gering oder deutlich – zu überwinden sind, können Holz- oder Betonkonstruktionen in der Montage aufwendig und in der Nutzung risikobehaftet sein.
Unsere Lösung in Form temporärer Treppen und Laufstege ist daher die ideale Alternative: einfach zu montieren, sicher im Gebrauch und jederzeit versetzbar. Darüber hinaus lassen sich die Treppen problemlos in einen Laufsteg umbauen und sind Teil des TAS-Treppensystems.
HAUPTMERKMALE:
- Großer Neigungsbereich: von 0° bis 50°
- Modularität – erhältlich in Modulen mit 3, 6, 9, 12, 15 oder 18 Stufen
- Möglichkeit zur Montage von Geländern auf einer oder beiden Seiten
- Automatische Nivellierung der Stufen
- Möglichkeit zur flexiblen Umsetzung des Einsatzorts
- Optionale Halterung zum Absenken der letzten Stufe
- Möglichkeit zur Verbindung mehrerer Treppenläufe (z. B. 18+18, 15+12 Stufen) mit Verbindungselementen und Stützsäulen
Unsere Lösungen
Zusätzliches Geländer
Oberer Haltegrif
Unterer Handgrif
Gerüsthalterung
Sichere Verbindung der beiden Treppengeländer
Sichere Befestigung des Überwegs an der Treppe
Bordbrett, um ein versehentliches Herabfallen von Gegenständen zu verhindern
Tas Überwegsplattform
| Anzahl der Stufen | Laufbreite [mm] | Gewicht [kg] | Höhe [m | Länge [m |
| 3 | 700 | 93 | 0,46 | 1,8 |
| 3 | 1000 | 107 | 0,46 | 1,8 |
| 6 | 700 | 120 | 1,00 | 3,0 |
| 6 | 1000 | 244 | 1,00 | 3,0 |
1. TRUSS-15
2. TRUSS-18
3. TRUSS-2x15
4. TRUSS-15+18
5. TRUSS-2x18
Erster Anschluss des Fachwerks an den Fußgängerüberweg
Handgriff zur einfachen Handhabung des Fachwerks
Anschlussstelle Fußgängerüberweg
Überweg und Gitterfachwerk
| No. | Konfiguration | Montage | Grabenbreite [mm] |
| 1 | TRUSS-15 | 15-stufiger Steg | 4597 |
| 2 | TRUSS-18 | 18-stufiger Steg | 4407 |
| 3 | TRUSS-2×15 | Zwei 15-stufige Stege | 6812 |
| 4 | TRUSS-15+18 | 15- und 18-stufige Stege | 7646 |
| 5 | TRUSS-2×18 | Zwei 18-stufige Stege | 8456 |
Zubehör
TAS Treppen – Stahl Flacher Boden
| Verwendung: Montage des Treppenunterteils auf Flächen, die verankert werden können, z. B. Beton, Holz, Stahlkonstruktionen usw. |
| Masse: 2,2 kg |
| Artikel-Nummer: TAS-SDLH, TAS-SDPH |
TAS Treppen – Stahl Obere Gerüsthalterung
| Verwendung: Montage des oberen Teils der Treppe auf Gerüstelementen |
| Masse: 1,3 kg |
| Artikel-Nummer: TAS-L14, TAS-L15 |
TAS Treppen – Stahl Oberer Fuß nivelliert die letzte Stufe
| Verwendung: Montage des oberen Teils der Treppe auf Flächen, die verankert werden können, z. B. Beton, Holz, Stahlkonstruktionen, etc. |
| Masse: 1,9 kg |
| Artikel-Nummer: TAS-SGLH, TAS-SGPH |
TAS Treppen – Stahl Oberer Fuß zum Absenken der letzten Stufe
| Verwendung: Oberer Fuß zum Absenken der letzten Stufe |
| Masse: 2,1 kg |
| Artikel-Nummer: TAS-L26 |
TAS Treppen – Stahl Oberer Standardfuß
| Verwendung: Montage des oberen Teils der Treppe auf stabilisiertem Untergrund |
| Masse: 2 kg |
| Artikel-Nummer: TAS-SGL2, TAS-SGP2 |
TAS Treppen – Stahl Stufenverbinder TAS-L12 für TAS-700 mm und 1000 mm L6
| Verwendung: Stufenverbinder L6 für 1000 mm Breite, L12 für 700 mm Breite |
| Masse: TAS-L6 3,1 kg, TAS-L12 2,8 kg |
| Artikel-Nummer: TAS-L6, TAS-L12 |
TAS Treppen – Stahl Stütze/Säule für Treppen
| Verwendung: Treppenstütze |
| Masse: 25,5 kg |
| Artikel-Nummer: TAS-PR5 |
TAS Treppen – Stahl Untere Gerüsthalterung
| Verwendung: Montage des unteren Teils der Treppe auf den Elementen des Gerüsts |
| Masse: 2 kg |
| Artikel-Nummer: TAS-L16, TAS-L17 |
TAS Treppen - Unterer Standardfuß
| Verwendung: Installation des unteren Teils der Treppe auf stabilisiertem Boden |
| Masse: 1,8 kg |
| Artikel-Nummer: TAS-SDL2, TAS-SDP2 |

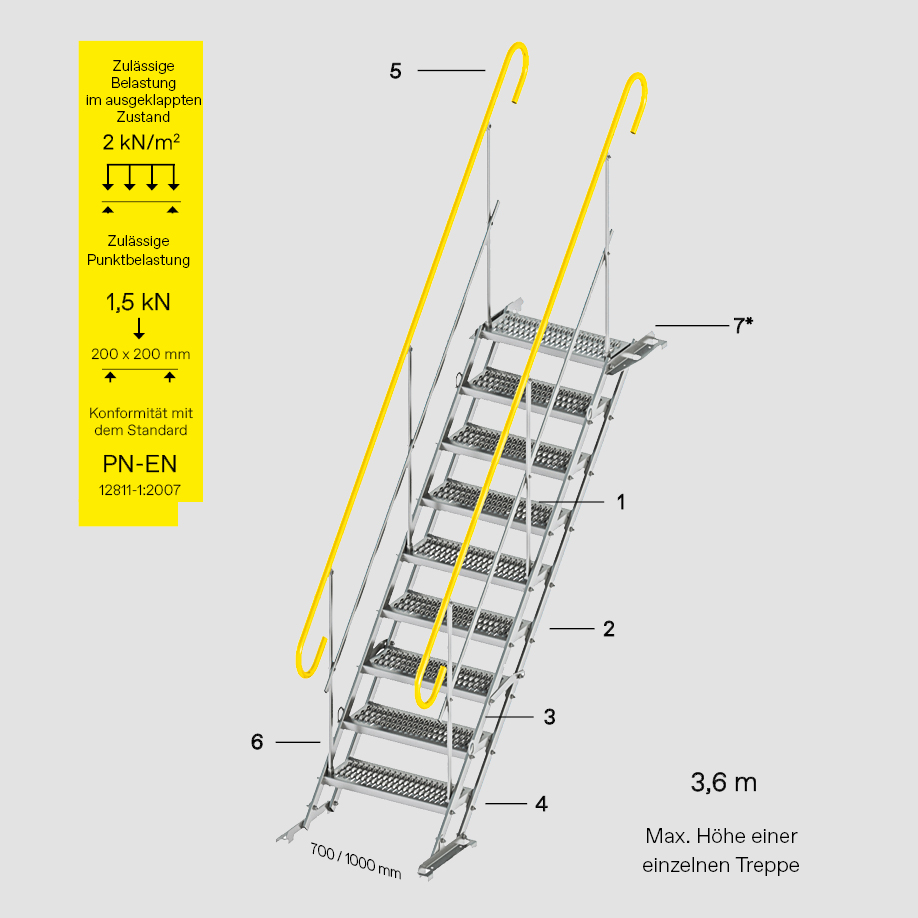

1 – Rutschhemmende und selbstreinigende Stufen
2 – Sicherheitsverriegelungen gegen unbeabsichtigtes Einklappen
3 – Praktische Transportgriffe
4 – Rutschhemmende Auflagen am unteren und oberen Ende der Treppe
5 – Einfaches oder doppelseitiges Geländer
6 – Steckbuchsen für die Schnellmontage des Geländers
7* – Möglichkeit zur Verwendung eines Halters zum Absenken der letzten Stufe
Die Treppe erfüllt die Anforderungen der Norm PN-EN 12811-1:2007 hinsichtlich Tragfähigkeit der Klasse 1 (1,5 kN auf einer Fläche von 200 × 200 mm) und ist für die Selbstmontage mithilfe eines Krans geeignet.
TAS modules:
| Nutzbare Breite: 700 oder 1000 mm |
|
Temporäre Treppen
|
|
Laufstege (bis 8 m)
|
|
Gerüsttreppen
|
|
Überstiegsplattformen
|
| Treppenanlagen |

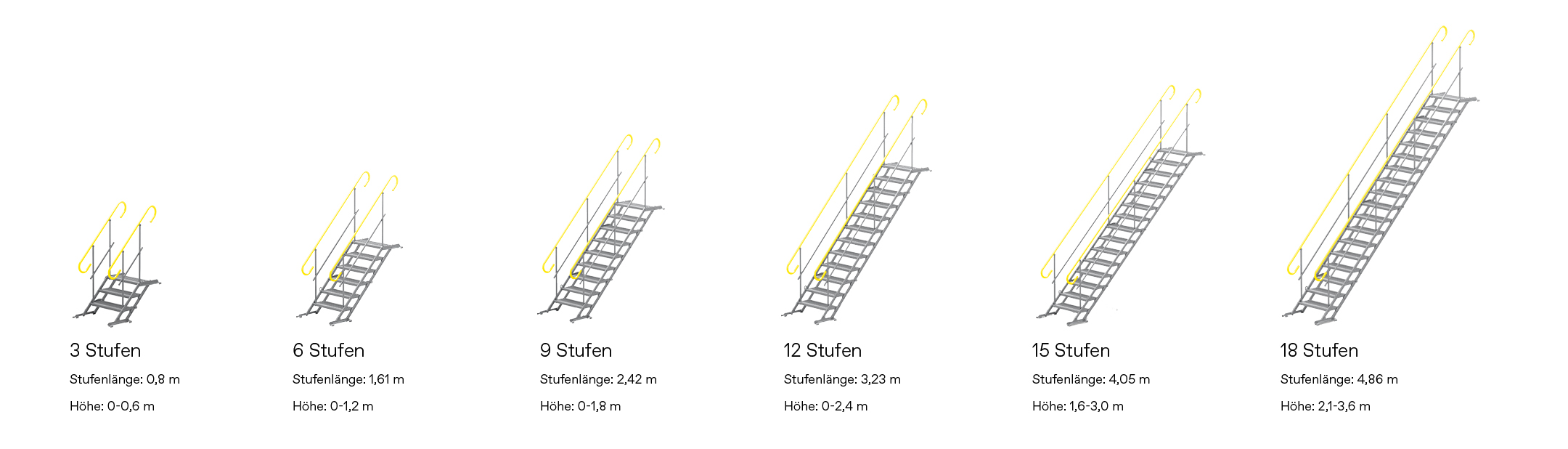

| Anzahl der Stufen | 3 | 6 | 9 | 12 | 15 | 18 |
| Breite [mm] | 700/1000 | 700/1000 | 700/1000 | 700/1000 | 700/1000 | 700/1000 |
| Höhe [m] | 0-0,6 | 0-1,2 | 0-1,8 | 0-2,4 | 1,6-3,0 | 2,1-3,6 |
| Gewicht [kg]* | 47/56 | 74/93 | 105/134 | 133/171 | 162/208 | 192/248 |
| Lauflänge [m] | 0,8 | 1,61 | 2,24 | 3,23 | 4,05 | 4,86 |
| Treppenlänge mit Geländer [m] | 1,4 | 2,2 | 3 | 3,8 | 4,6 | 5,4 |
| Max. Nutzeranzahl auf der Treppe | 1 | 1 | 2 | 2 | 2 | 3 |
| Verwendbar als Laufsteg | nein | ja | ja | ja | ja (mit Fachwerk) | ja (mit Fachwerk) |
| Grabenbreite [m] | – | 1,17 | 1,98 | 2,78 | 3,60 | 4,40 |

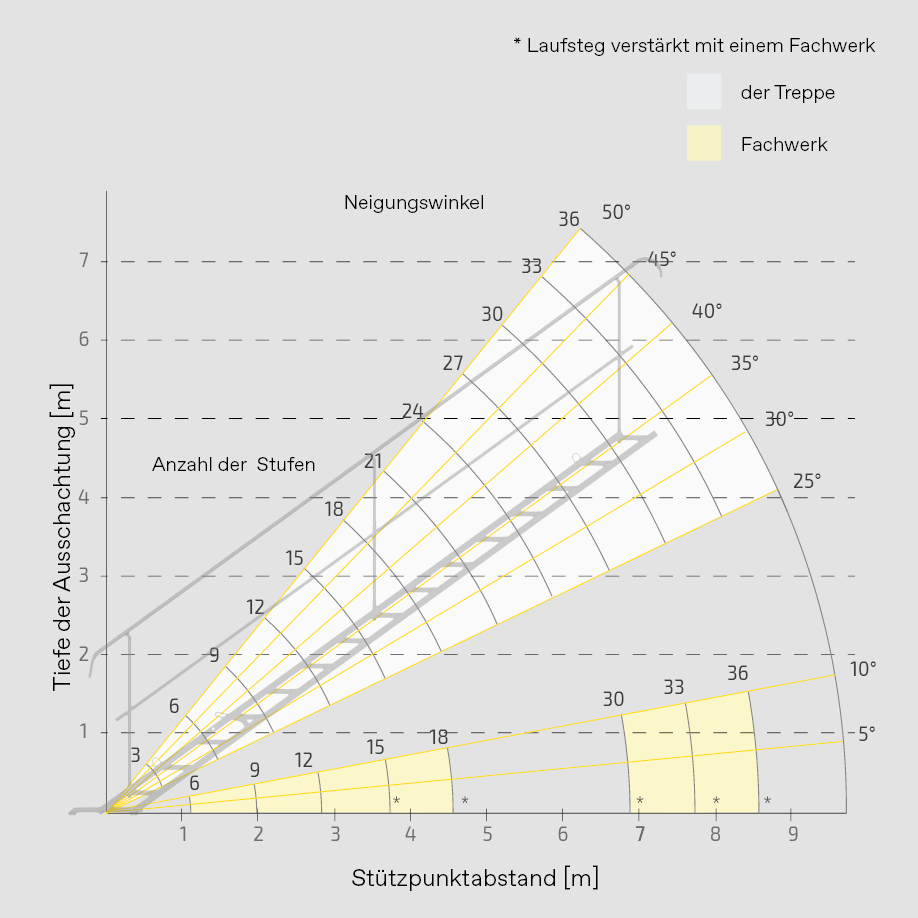

Auswahl der Länge und Konfiguration der Treppen
- Bestimmen Sie die Aushubtiefe und markieren Sie den Wert auf der vertikalen Achse
- Berücksichtigen Sie die Anzahl der Stufen im Set und bestimmen Sie den Treppenwinkel – ziehen Sie eine horizontale Linie bis zum Schnittpunkt mit der Kurve
- Bestimmen Sie den Abstand des Aufsetzpunkts des unteren Treppenteils – ziehen Sie eine vertikale Linie bis zum Schnittpunkt mit der Horizontalachse
