Escaliers TAS en acier
Les escaliers temporaires sont monnaie courante sur les chantiers de construction. Chaque fois qu’il est nécessaire de surmonter de petites ou d’importantes différences de niveau, l’utilisation de structures en bois ou en béton peut être difficile à mettre en place et risquée.
Par conséquent, notre solution d’escalier/de passerelle temporaire est le substitut parfait car ils sont faciles à assembler, sûrs à utiliser et peuvent être repositionnés et déplacés à tout moment. De plus, les étoiles peuvent facilement être transformées en passerelle et font partie de la solution d’escalier TAS.
CARACTÉRISTIQUES PRINCIPALES :
- Grand angle d’inclinaison : de 0° à 50°
- Modularité : disponibles en modules de 3, 6, 9, 12, 15, 18 marches
- Possibilité de monter des garde-corps sur un côté ou les deux
- Nivelage automatique des marches
- Possibilité de transférer les escaliers à tout moment
- Possibilité d’utiliser la poignée pour abaisser la dernière marche Possibilité de relier les volées (par exemple 18+18, 15+12) en utilisant des connecteurs et des supports

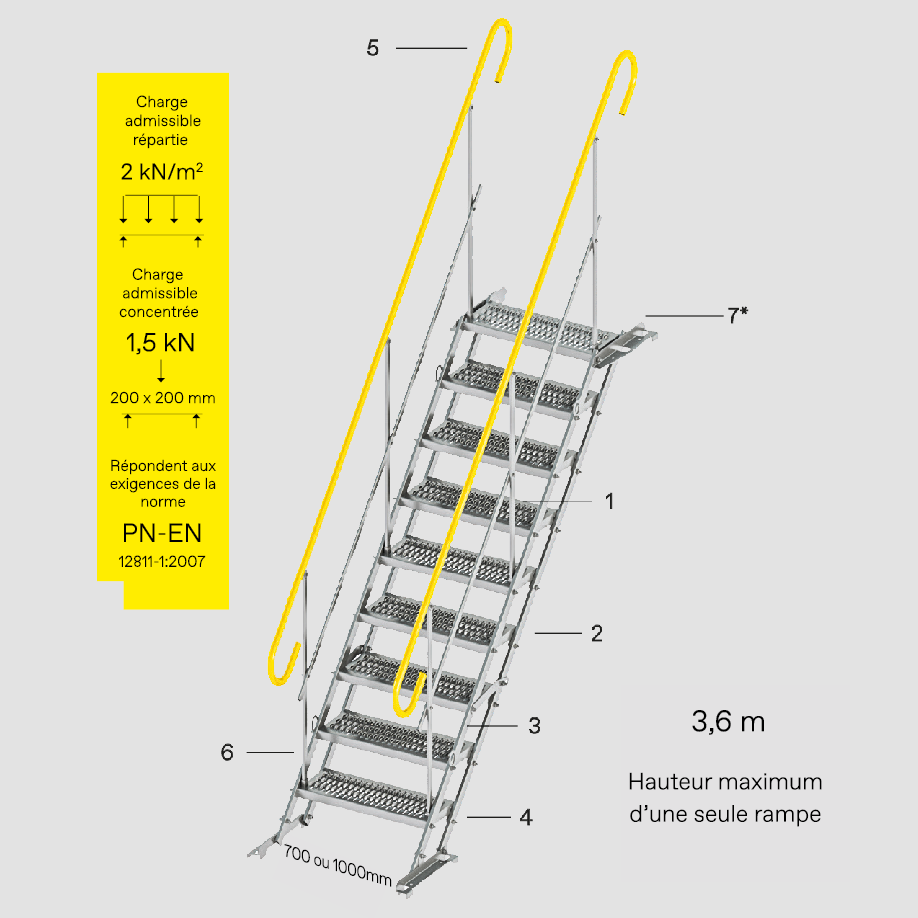

1 – Marches autonettoyantes et antiglissantes
2 – Verrouillages de sécurité avant de monter
3 – Poignées de transport pratiques
4 – Poignées antiglissantes en haut et en bas de l’escalie
5 – Main-courante simple ou double
6 – Prises pour le montage rapide des barrières
7* – La possibilité d’utiliser la poignée pour abaisser la dernière marche
Les escaliers répondent aux exigences de la norme EN 12811-1:2007 relative à la capacité de charge classe 1 (1,5 kN sur une surface de 200 × 200 mm) et sont adaptés à l’auto-assemblage à l’aide d’une grue.

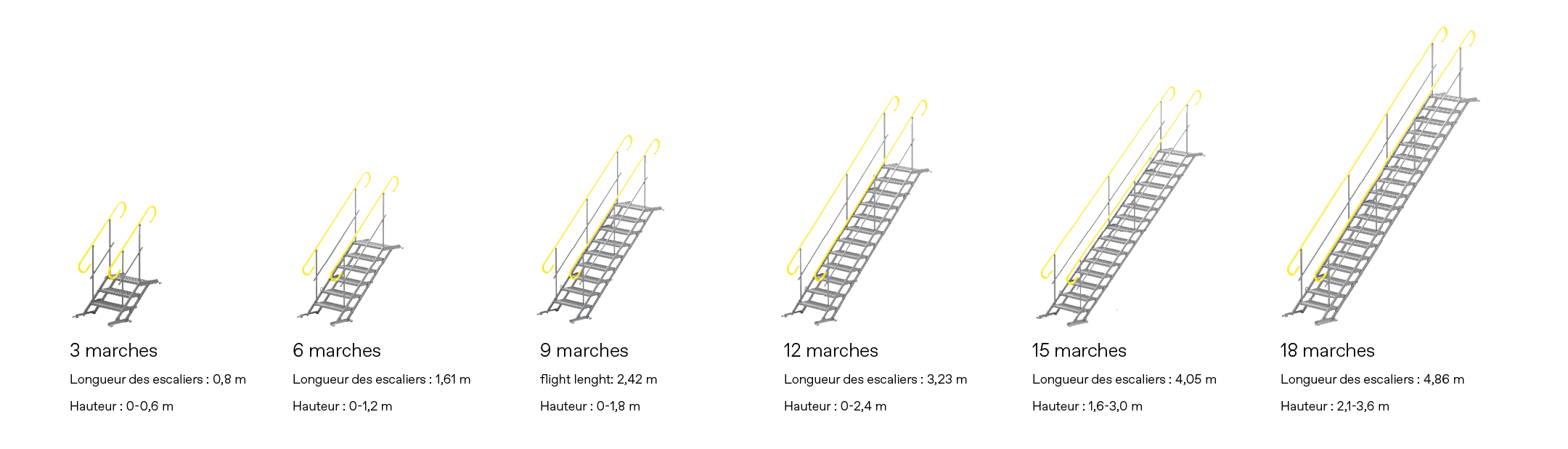

Modules TAS :
Le système d’escalier provisoire est composé de six modules de base ayant successivement 3, 6, 9, 12, 15, 18 marches. La plage de réglage est de 0 à 50 degrés pour le nombre de marches 3, 6, 9, 12. (Dans le cas de 15 et 18 marches, la plage de réglage est de 25 à 50 degrés).
Il faut monter l’escalier sur le sol préparé en fixant la partie inférieure et supérieure. Le tableau ci-dessous présente les paramètres des modules disponibles.
largeur utile 700 ou 1000 mm escaliers temporaires passerelles (jusqu’à 8 mètres) escaliers d’échafaudage escaliers à plate-form
| largeur utile 700 ou 1000 mm |
| escaliers temporaires |
| passerelles (jusqu’à 8 mètres) |
| escaliers d’échafaudage |
| plateforme enjambante |
| escaliers |
| Nombre de marches | 3 | 6 | 9 | 12 | 15 | 18 |
| Largeur [mm] | 700/1000 | 700/1000 | 700/1000 | 700/1000 | 700/1000 | 700/1000 |
| Hauteur [m] | 0-0,6 | 0-1,2 | 0-1,8 | 0-2,4 | 1,6-3,0 | 2,1-3,6 |
| Poids [kg]* | 47/56 | 74/93 | 105/134 | 133/171 | 162/208 | 192/248 |
| Longueur de volée [m] | 0,8 | 1,61 | 2,24 | 3,23 | 4,05 | 4,86 |
| Longueur de l’escalier avec garde-corps [m] | 1,4 | 2,2 | 3 | 3,8 | 4,6 | 5,4 |
| Longueur max. nombre d’utilisateurs dans l’escalier | 1 | 1 | 2 | 2 | 2 | 3 |
| Possibilité d’utilisation comme passerelle | non | oui | oui | oui | oui (en cas d’utilisation avec une ferme) | oui (en cas d’utilisation avec une ferme) |
| Largeur de la tranchée [m] | – | 1,17 | 1,98 | 2,78 | 3,60 | 4,40 |

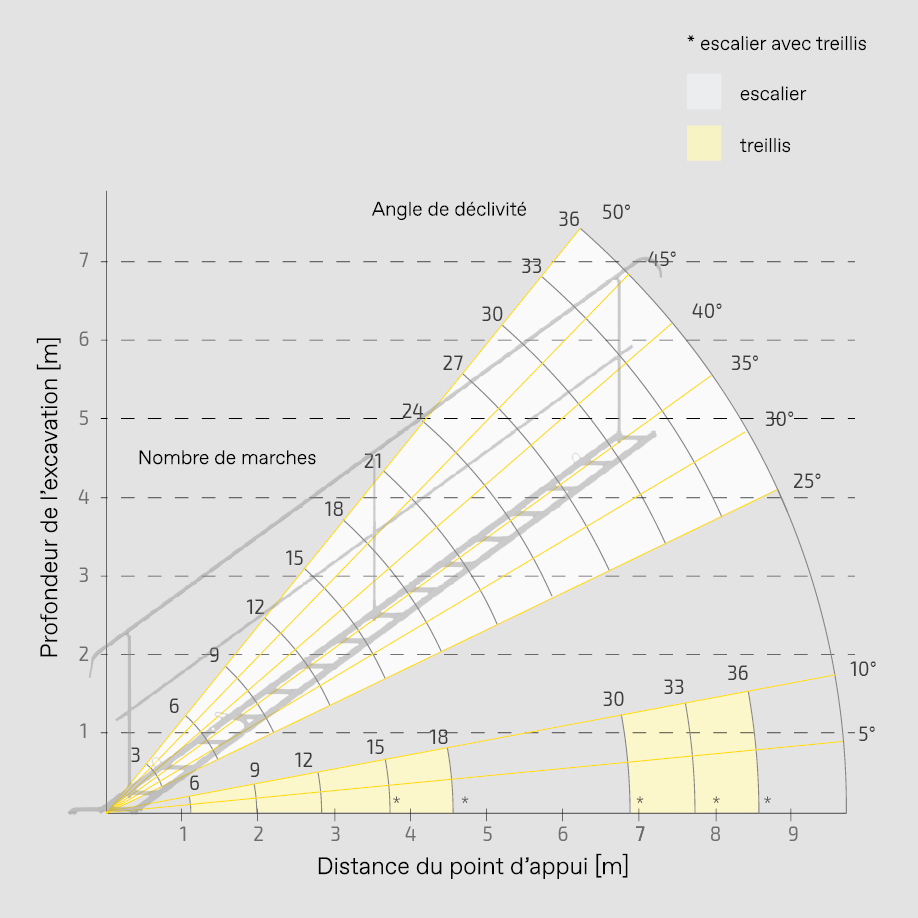

Sélection de la longueur et configuration des escaliers
L’emplacement des escaliers, c’est-à-dire l’angle d’inclinaison et la distance entre l’extrémité inférieure et l’arête supérieure, est déterminé selon le schéma ci-contre :
- Déterminer la profondeur de la tranchée et marquer la valeur sur l’axe vertical.
- Compte tenu le nombre de marches du kit en question, il faut déterminer l’angle d’inclinaison des escaliers dessinant une ligne horizontale à l’intersection de l’arc.
- Déterminer la distance du point de fixa- tion de la partie inférieure de l’escalier – une ligne verticale à l’intersection avec l’axe horizontal.
Matériel de marketing
Documentation technique
Certification
Nous garantissons que tous nos produits sont de la plus haute qualité grâce à la conformité avec la certification du Contrôle de Production en Usine (FPC) selon la norme EN 1090-1:2009+A1:2011, délivrée par le Centre de Certification TÜV SÜD Polska Sp. z o.o.
Nous sommes un fabricant certifié selon le Système de management intégré de la qualité, de l’environnement, et de la santé et sécurité au travail, conforme aux normes ISO 9001 / ISO 14001 / ISO 45001, délivré par Bureau Veritas Certification.
Nos produits de construction répondent aux exigences de la Directive européenne 305/2011 (RPC) pour les structures en acier et en aluminium.
Nous disposons de Déclarations Environnementales de Produit (DEP) pour nos produits. Il s’agit d’un programme de déclaration de type III reconnu à l’échelle internationale, conforme aux principes de la norme ISO 14025. Une DEP est un document standardisé qui fournit des informations sur l’impact environnemental d’un produit.
Integrated Management System Policy
Gorlice, 1.05.2023, 5th edition
Design, production of metal structures, powder coating, hot-dip galvanzing of steel structures
Bureau Veritas Certification, ISO 9001:2015; ISO 14001:2015; ISO 45001:2018
EPD Environmental Product Declaration
In accordance with ISO 14025:2006 and EN 15804:2012+A2:2019/AC:2021 for: STEEL STAIRS Steel straight/spiral stairs, container stairs P-SK3, 4, 5, 6, 7, 8, SK-KS, TAS and SST temporary stairs, ASTA, CARLA, LINEA modular stairs, industrial communication systems including ladders
Nos solutions
Connecteur d’escalier
Pince supérieure
Mandrin inférieur
Support pour les échafaudages
Connexion directe des deux rampes d’escalier
Connexion fiable entre l’escalier et la plateforme
Palier provider TAS
| Nombre de marches | Largeur de la piste [mm] | Poids [kg] | Hauteur [m] | Longueur [m] |
| 3 | 700 | 93 | 0,46 | 1,8 |
| 3 | 1000 | 107 | 0,46 | 1,8 |
| 6 | 700 | 120 | 1,00 | 3,0 |
| 6 | 1000 | 244 | 1,00 | 3,0 |
1. TRUSS-15
2. TRUSS-18
3. TRUSS-2x15
4. TRUSS-15+18
5. TRUSS-2x18
Le premier élément de liaison entre la ferme et la passerelle
Poignée facilitant le repositionnement de la ferme
Point de connexion des passerelles
Treillis et passerelle
| No. | Configuration | Assemblage | Largeur de tranchée [mm] |
| 1 | TRUSS-15 | treillis de 15 marches | 4597 |
| 2 | TRUSS-18 | treillis de 18 marches | 4407 |
| 3 | TRUSS-2×15 | deux passerelles de 15 marches chacune | 6812 |
| 4 | TRUSS-15+18 | passerelle 15 marches et 18 marches | 7646 |
| 5 | TRUSS-2×18 | deux passerelles de 18 marches chacune | 8456 |
Accessoires
Escalier TAS - acier connecteur de la rampe TAS-L12 pour TAS-700 mm à 1000 mm L6
| Destination: Connecteur de la rampe L6 pour la version d’une largeur de 1000 mm, la version L12 d’une largeur de 700 mm |
| Poids: 2,8 kg |
| Réféerence: TAS-L6, TAS-L12 |

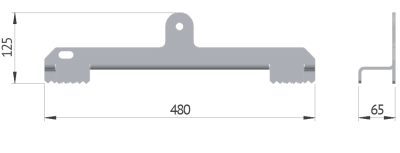

Escalier TAS - acier le pied inférieur standard
Pied inférieur standard
| Destination: Installation de la partie inférieure de l’escalier sur sol stabilisé |
| Poids: 1,8 kg |
| Réféerence: TAS-SDL2, TAS-SDP2 |

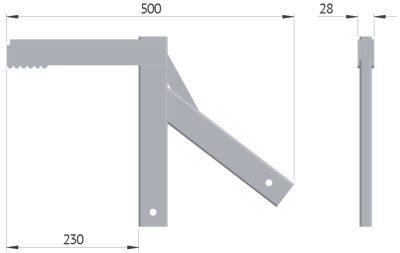

Escalier TAS - acier le pied supérieur abaissant la dernière marche
Le pied supérieur abaissant la dernière marche
| Destination: Le pied supérieur abaissant la dernière marche |
| Poids: 2,1 kg |
| Réféerence: TAS-L26 |

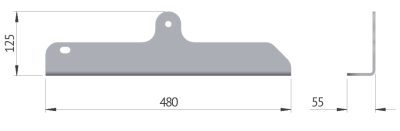

Escalier TAS - acier pied à fond plat
| Destination: Installation de la partie supérieure de l’escalier sur des surfaces permettant l’ancrage, par exemple béton, bois, structures en acier, etc. |
| Poids: 2,2 kg |
| Réféerence: TAS-SDLH, TAS-SDPH |
Escalier TAS - acier support / poteau pour l’allée
| Destination: Support d’escalier |
| Poids: 25,4 kg |
| Réféerence: TAS-PR5 |

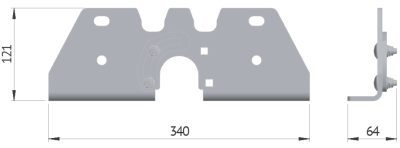

Escalier TAS - acier support inférieur d’échafaudage
| Destination: Installation de la partie inférieure de l’allée sur les éléments de l’échafaudage |
| Poids: 2 kg |
| Réféerence: TAS-L16, TAS-L17 |
Escalier TAS - acier support supérieur d’échafaudage
| Destination: Installation de la partie supérieure de la passerelle sur les éléments de l’échafaudage |
| Poids: 1,3 kg |
| Réféerence: TAS-L14, TAS-L15 |

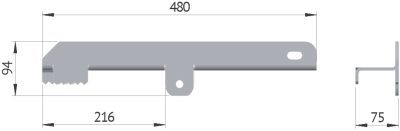

Escalier TAS - pied supérieur standard en acier
| Destination: Installation de la partie inférieure de l’allée sur le sol stabilisé |
| Poids: 2 kg |
| Réféerence: TAS-SGL2, TAS-SGP2 |

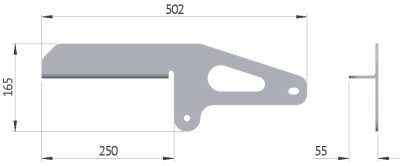

Escalier TAS – pied supérieur en acier nivelant la dernière marche
| Destination: Installation de la partie supérieure de l’escalier sur des surfaces permettant l’ancrage, par exem- ple béton, bois, structures en acier, etc. |
| Poids: 1,9 kg |
| Réféerence: TAS-SGLH, TAS-SGPH |
