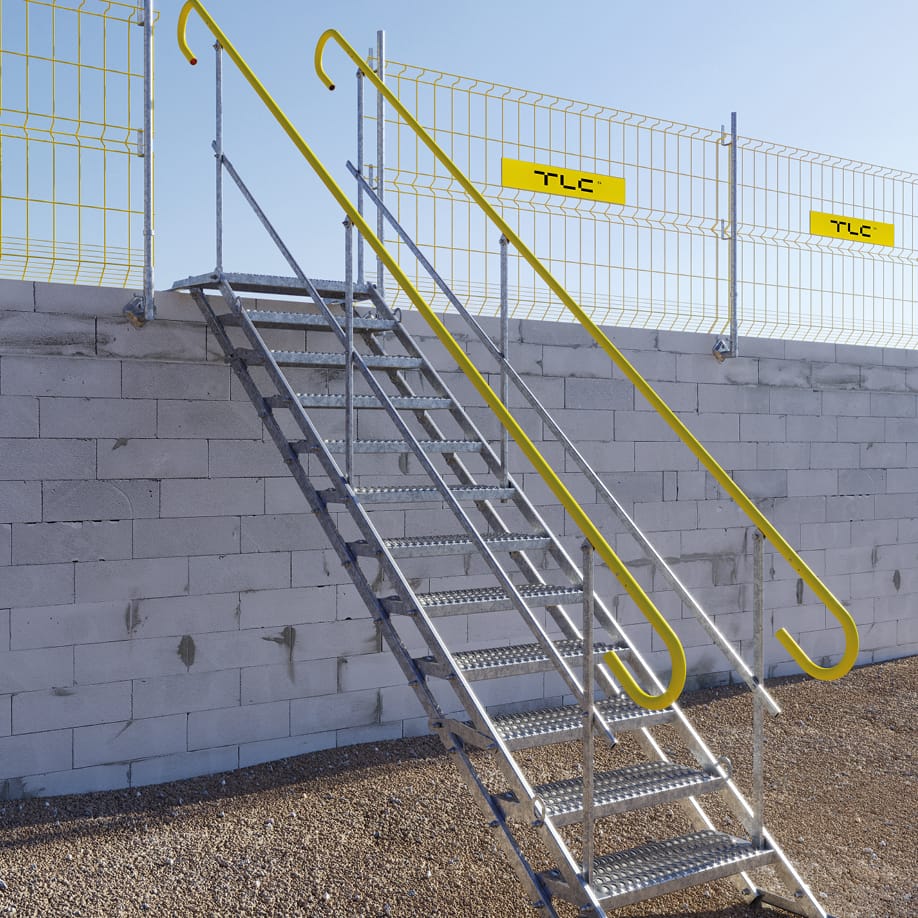

TAS temporära trappsystem i stål
TAS temporära trappsystem i stål utvecklas och tillverkas av TLC för byggarbetsplatser där tillfällig åtkomst mellan olika nivåer krävs. Systemet möjliggör åtkomst över både mindre och större höjdskillnader och kan användas som temporära trappor på byggarbetsplatser.
TAS-systemet finns i moduler med 3, 6, 9, 12, 15 och 18 trappsteg, vilket gör det möjligt att välja trappkonfiguration efter den önskade arbetshöjden och förhållandena på arbetsplatsen. Beroende på vald modul kan lutningsvinkeln justeras från 0° till 50°, och enskilda trapplopp kan kopplas samman med särskilda kopplingar och stöd.
Med hjälp av särskilda tillbehör kan TAS-systemet även konfigureras som temporära gångbryggor, övergångsplattformar och ställningstrappor, vilket gör det möjligt att skapa olika temporära åtkomstlösningar med ett enda modulärt system.
1 – Halksäkra och självrengörande trappsteg
2 – Säkerhetslås som förhindrar att trapporna fälls ihop
3 – Praktiska transporthandtag
4 – Halkskydd längst ner och högst upp på trappan
5 – Enkel- eller dubbelräcke
6 – Hållare för snabb montering av räcket
7* – Möjlighet att använda ett handtag som sänker det sista steget
Trapporna uppfyller kraven enligt PN-EN 12811-1:2007 gällande klass 1 bärkapacitet (1,5 kN på en yta av 200×200 mm) och är anpassade för självmontering med användning av en lyftkran.
TAS moduler:
Huvudegenskaper för TAS temporära trappsystem i stål
- Modulärt trappsystem
TAS-systemet finns i moduler med 3, 6, 9, 12, 15 och 18 trappsteg, vilket gör det möjligt att anpassa trappkonfigurationen till olika krav på byggarbetsplatsen och arbetshöjder. - Justerbar lutningsvinkel
Vinkeljustering från 0° till 50° för moduler med 3, 6, 9 och 12 trappsteg och från 25° till 50° för moduler med 15 och 18 trappsteg. - Användbar bredd på 700 mm eller 1000 mm
TAS-systemet finns med en användbar bredd på 700 mm eller 1000 mm, vilket gör det möjligt att välja lämplig trappkonfiguration enligt projektets krav. - Möjlighet att koppla samman trapplopp
Enskilda trapplopp kan kopplas samman med hjälp av kopplingar och stöd, till exempel 18 + 18 eller 15 + 12 trappsteg.
- Kompatibelt med ytterligare temporära åtkomstlösningar
Med särskilda tillbehör kan TAS-systemet även konfigureras som temporära gångbryggor, övergångsplattformar och ställningstrappor. - Halksäkra trappsteg
Trappstegen är utformade med en halksäker yta för användning på byggarbetsplatser. - Räcken monterade på en eller båda sidor
Räckena kan monteras på en eller båda sidor av trappan beroende på vald konfiguration. - Säkerhetslås som förhindrar hopfällning
Säkerhetslås förhindrar att trappan fälls ihop. - Uppfyller PN-EN 12811-1:2007
TAS-systemet uppfyller kraven enligt PN-EN 12811-1:2007, bärförmåga klass 1 (1,5 kN på en yta av 200 × 200 mm).
| Antal trappsteg | 3 | 6 | 9 | 12 | 15 | 18 |
| Bredd [mm] | 700/1000 | 700/1000 | 700/1000 | 700/1000 | 700/1000 | 700/1000 |
| Höjd [m] | 0-0,6 | 0-1,2 | 0-1,8 | 0-2,4 | 1,6-3,0 | 2,1-3,6 |
| Vikt [kg]* | 47/56 | 74/93 | 105/134 | 133/171 | 162/208 | 192/248 |
| Trappsektionens längd [m] | 0,8 | 1,61 | 2,24 | 3,23 | 4,05 | 4,86 |
| Trapplängd med räcken [m] | 1,4 | 2,2 | 3 | 3,8 | 4,6 | 5,4 |
| Max antal användare på trappan: | 1 | 1 | 2 | 2 | 2 | 3 |
| Möjlighet att använda som gångbrygga: | nej | ja | ja | ja | ja (när den används med fackverk) | ja (när den används med fackverk) |
| Grävbredd [m] | – | 1,17 | 1,98 | 2,78 | 3,60 | 4,40 |
Val av längd och trappkonfiguration
Trappans placering, inklusive lutningsvinkeln och avståndet mellan den nedre och övre stödpunkten, kan bestämmas med hjälp av diagrammet till höger.
Följ dessa steg:
- Bestäm schaktdjupet och markera värdet på den vertikala axeln.
- Bestäm trappans lutningsvinkel utifrån den valda trappmodulen, dvs. antalet trappsteg, genom att dra en horisontell linje till skärningspunkten med motsvarande kurva.
- Bestäm placeringen av trappans nedre stödpunkt genom att dra en vertikal linje från skärningspunkten till den horisontella axeln.
Våra lösningar
För att optimera och anpassa produkten till byggarbetsplatsens behov har vi utökat...
TAS övergångsplattform är en modulär och lättmonterad lösning som består av en plattform och två...
I grundversionen av TAS gångbrygga gäller vinkeljustering från 0 till 50 grader endast för moduler...
Tillbehör
Nedre platt fotAnvändningsområde: Montering av den nedre trappdelen på en yta som möjliggör...
Standard nedre fotAnvändningsområde: Montering av den nedre delen av trappan på stabilt...
Nedre ställningsfästeDestination: Assembly of the lower part of the stairs on...
Övre standard fotAnvändningsområde: Montering av den övre delen av trappan på stabilt...
Övre fot som sänker det sista trappstegetAnvändningsområde: Montering av den övre delen av...
Övre ställningsfästeAnvändningsområde: Montering av den övre delen av trappan på en...
Övre fot som nivellerar det sista trappstegetAnvändningsområde: Montering av den övre...
Trappstöd/stolpeAnvändningsområde: TrappstödVikt: 25,4 kgIndex:...
TAS-L12 för 700 mm och TAS-L6 för 1000 mm trappfästenAnvändningsområde: Trappfäste L6...
Produktmaterial
Teknisk dokumentation
Certification
Den högsta kvaliteten på våra produkter bekräftas av certifikatet för överensstämmelse av tillverkningskontrollen med EN 1090-1:2009+A1:2011 samt certifikatet för kvaliteten på svetsprocesserna enligt EN-ISO 3834-2, utfärdat av TÜV SÜD Polska.
Vi är en tillverkare med certifikat för det Integrerade kvalitets-, miljö- och arbetsmiljöledningssystemet enligt ISO 9001 / ISO 14001 / ISO 45001, utfärdat av Bureau Veritas Certification.
Vi har miljövarudeklarationer (EPD) för våra produkter. Detta är ett globalt deklarationsprogram av typ III som följer principerna i ISO 14025. En EPD är ett standardiserat dokument som ger information om en produkts miljöpåverkan.
Design, production of metal structures, powder coating, hot-dip galvanzing of steel structures (IAF 17)
Bureau Veritas Certification, ISO 9001:2015; ISO 14001:2015; ISO 45001:2018
EPD Environmental Product Declaration
In accordance with ISO 14025:2006 and EN 15804:2012+A2:2019/AC:2021 for: STEEL STAIRS Steel straight/spiral stairs, container stairs P-SK3, 4, 5, 6, 7, 8, SK-KS, TAS and SST temporary stairs, ASTA, CARLA, LINEA modular stairs, industrial communication systems including ladders
Certificate of the Quality Requirements for Fusion Welding Processes
PN-EN ISO 3834-2:2021-09
