TAS temporära trappsystem i aluminium
Produktutbudet har utökats med TAS-trappor i aluminium vilket avsevärt minskar trappornas vikt samtidigt som funktionaliteten bibehålls.
VIKTIGASTE FUNKTIONER:
- Låg vikt – enkel transport, montering och demontering
- Brett urval av möjliga vinklar: 0 till 50 grader
- Moduluppbyggnad – tillgänglig i moduler från 3 till 18 trappsteg i en enskild trappa
- Möjlighet att montera räcken på en eller båda sidor
- Möjlighet att använda ett handtag som sänker det sista steget (tillval)
- Automatisk stegnivellering
1 – Halksäkra trappsteg
2 -Säkerhetslås som förhindrar hopfällning
3 – Praktiska transporthandtag
4 – Halkskydd på trappans övre och nedre del
5 – Enkel- eller dubbelräcke
6 – Hållare för snabb montering av räcket
7* – Möjlighet att använda ett handtag som sänker det sista steget
Trapporna uppfyller kraven i PN-EN 12811-1:2007 avseende bärförmåga i klass 1 (1,5 kN på en yta av 200×200 mm) och är anpassade för självmontering med hjälp av en lyftkran.
TAS moduler:
Det temporära trappsystemet i aluminium kan bestå av 6 grundmoduler med 3, 6, 9, 12, 15, 18 trappsteg. Vinkeljustering är möjlig från 0° till 50° för moduler från 3 till 12 trappsteg och från 25° till 50° för moduler med 15 och 18 trappsteg.”
Trapporna, likt deras stålvariant, ska monteras på en förberedd yta genom att den nedre och övre delen fästes in. Tabellen nedan visar grundläggande data för de tillgängliga modulerna:
| användbar bredd 700 mm |
| temporära trappor |

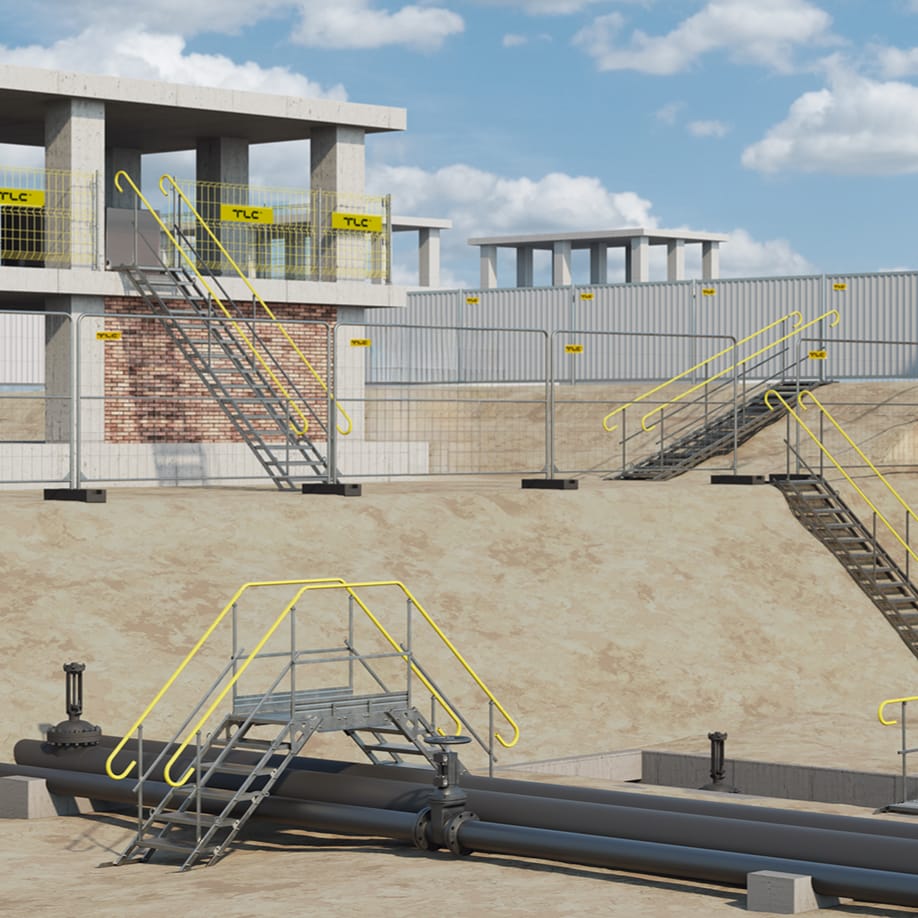

| gångbryggor (upp till 2,8 meter) |
| ställningstrappor |

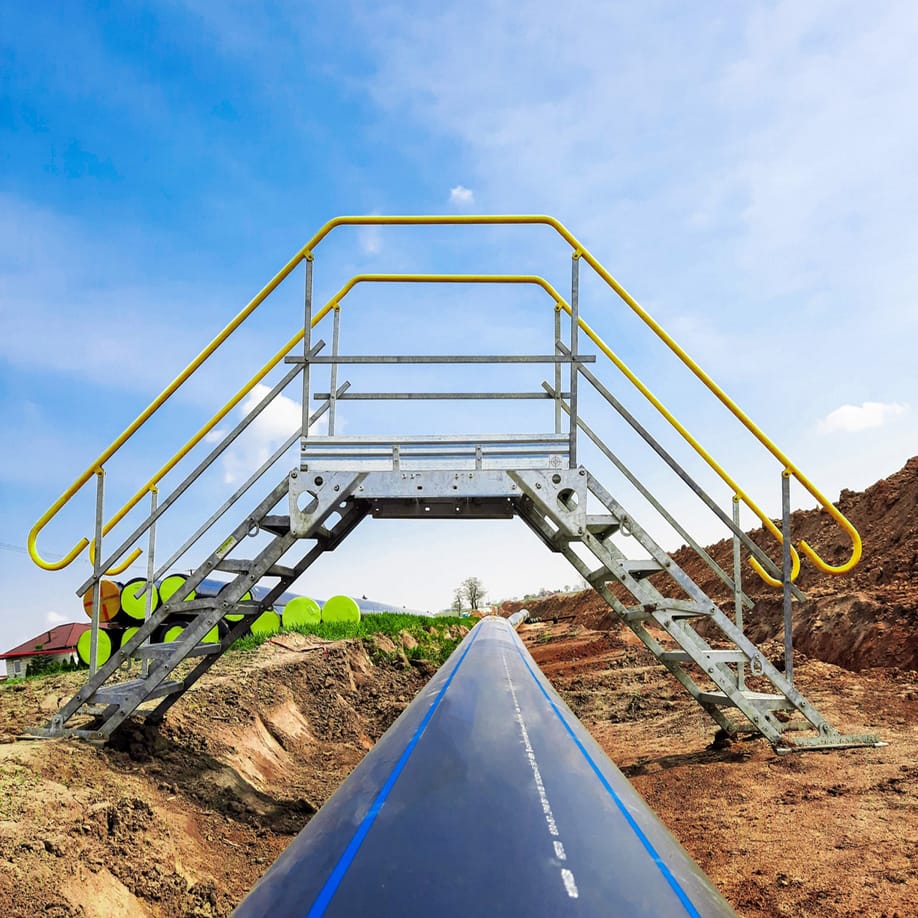

| övergångsbro |
| Antal trappsteg | 3 | 6 | 9 | 12 | 15 | 18 |
| Bredd [mm] | 700 | 700 | 700 | 700 | 700 | 700 |
| Höjd [m] | 0-0,6 | 0-1,2 | 0-1,8 | 0-2,4 | 1,6-3,0 | 2,1-3,6 |
| Vikt [kg]* | 26,2 | 42 | 61 | 73 | 90 | 106 |
| Trappstegslängd [m] | 0,8 | 1,61 | 2,24 | 3,23 | 4,05 | 4,86 |
| Trapplängd med räcken [m] | 1,4 | 2,2 | 3 | 3,8 | 4,6 | 5,4 |
| Max. antal användare på trappan | 1 | 1 | 2 | 2 | 2 | 3 |
| Möjlighet att använda som gångbrygga | nej | ja | ja | ja | nej | nej |
| Grävbredd [m] | – | 1,17 | 1,98 | 2,78 | 3,60 | 4,40 |
Val av längd och trappkonfiguration
Trappornas placering, dvs. deras vinkel och avstånd mellan den nedre och övre delen bestäms enligt diagrammet till höger enligt följande:
- Bestäm schaktdjupet och markera värdet på den vertikala axeln
- Bestäm trappvinkeln med hänsyn till antalet trappsteg i trappan – dra en horisontell linje till skärningspunkten med kurvan.
- Bestäm avståndet till punkten för placering av trappans nedre del – dra en vertikal linje till skärningspunkten med den horisontella axeln.
Våra lösningar
För att optimera och anpassa produkten till byggarbetsplatsens behov har vi utökat TAS-erbjudandet...
Tillbehör
Standard nedre fotAnvändningsområde: Montering av trappans nedre del på stabilt...
Nedre platt fotAnvändningsområde: Montering av trappans nedre del på en yta som möjliggör...
Nedre ställningsfästeAnvändningsområde: Montering av trappans nedre del på en...
Övre ställningsfästeAnvändningsområde: Montering av trappans övre del på en...
Standard övre fotAnvändningsområde: Montering av trappans övre del på stabilt...
Övre fot som nivellerar sista stegetAnvändningsområde: Montering av trappans övre del på en...
Övre fot som sänker sista trappstegetAnvändningsområde: Montering av trappans övre del på...
Produktmaterial
Teknisk dokumentation
Certification
Vi säkerställer att alla våra produkter håller högsta kvalitet genom överensstämmelse med certifieringen för fabrikens egen tillverkningskontroll enligt EN 1090-1:2009+A1:2011 utfärdad av TÜV SÜD Polska Sp. z o.o. Certifieringscentrum.
Vi är en tillverkare certifierad enligt det integrerade kvalitets-, miljö- och arbetsmiljöledningssystemet enligt ISO 9001/ ISO 14001/ ISO 45001, utfärdat av Bureau Veritas Certification.
Våra byggprodukter uppfyller kraven i den europeiska förordningen 305/2011 (CPR) för bärande stålkonstruktioner och aluminiumkonstruktioner.
