TAS-Treppen aus Aluminium
Das Produktsortiment wurde um TAS-Treppen aus Aluminium erweitert, wodurch das Treppengewicht deutlich reduziert ist – bei gleichbleibender Funktionalität.
HAUPTMERKMALE:
- Geringes Gewicht – einfacher Transport, einfache Montage und Demontage
- Großer Neigungsbereich: 0 bis 50 Grad
- Modularität – verfügbar in Modulen mit 3 bis 18 Stufen pro Treppenlauf
- Möglichkeit zur Montage von Geländern auf einer oder beiden Seiten
- Option zur Verwendung einer Halterung zur Absenkung der letzten Stufe
- Automatische Nivellierung der Stufen
Unsere Lösungen
Treppenelemente
Oberer Haltegrif
Unterer Handgrif
Gerüsthalterung - aluminum
Um das Produkt zu optimieren und noch mehr an die Bauumgebung anzupassen, haben wir die TAS-Produktpalette mit speziellen Gerüstkonsolen bereichert. Die Montage ist schnell und einfach und basiert auf dem Austausch der Standardfüße gegen die speziellen Halterungen.
Die Befestigung erfolgt durch Aufhängen des oberen Teils der Treppe an einer horizontalen Traverse.
Zubehör
TAS Treppen - Aluminium Flacher Boden
Flacher Boden
| Verwendung: Montage des Treppenunterteils auf Flächen, die verankert werden können, z. B. Beton, Holz, Stahlkonstruktionen usw. |
| Masse: 0,85 kg |
| Artikel-Nummer: TAS-SDAL1 |
TAS Treppen - Aluminium Oberer Fuß nivelliert die letzte Stufe
Oberer Fuß nivelliert die letzte Stufe
| Verwendung: Montage des oberen Teils der Treppe auf Flächen, die verankert werden können, z. B. Beton, Holz, Stahlkonstruktionen, etc. |
| Masse: 1,5 kg |
| Artikel-Nummer: TAS-SGLH3, TAS-SGPH3 |
TAS Treppen - Aluminium Obere Gerüsthalterung
Obere Gerüsthalterung
| Verwendung: Montage des oberen Teils der Treppe auf Gerüstelementen |
| Masse: 1,7 kg |
| Artikel-Nummer: TAS-SGLH4, TAS-SGPH4 |
TAS Treppen - Aluminium Oberer Fuß zum Absenken der letzten Stufe
Oberer Fuß zum Absenken der letzten Stufe
| Verwendung: Montage des oberen Teils der Treppe auf Flächen, die verankert werden können, z.B. Beton, Holz, Stahlkonstruktionen, etc. |
| Masse: 3,1 kg |
| Artikel-Nummer: TAS-SGLH5, TAS-SGPH5 |
TAS Treppen - Aluminium Oberer Standardfuß
Oberer Standardfuß
| Verwendung: Montage des oberen Teils der Treppe auf stabilisiertem Untergrund |
| Masse: 1,2 kg |
| Artikel-Nummer: TAS-SGLAL, TAS-SGPAL |
TAS Treppen - Aluminium Untere Gerüsthalterung
Untere Gerüsthalterung
| Verwendung: Montage des unteren Teils der Treppe auf den Elementen des Gerüsts |
| Masse: 0,7 kg |
| Artikel-Nummer: TAS-L21 |
TAS Treppen - Aluminium Unterer Standardfuß
Unterer Standardfuß
| Verwendung: Installation des unteren Teils der Treppe auf stabilisiertem Boden |
| Masse: 1,45 kg |
| Artikel-Nummer: TAS-SDAL |

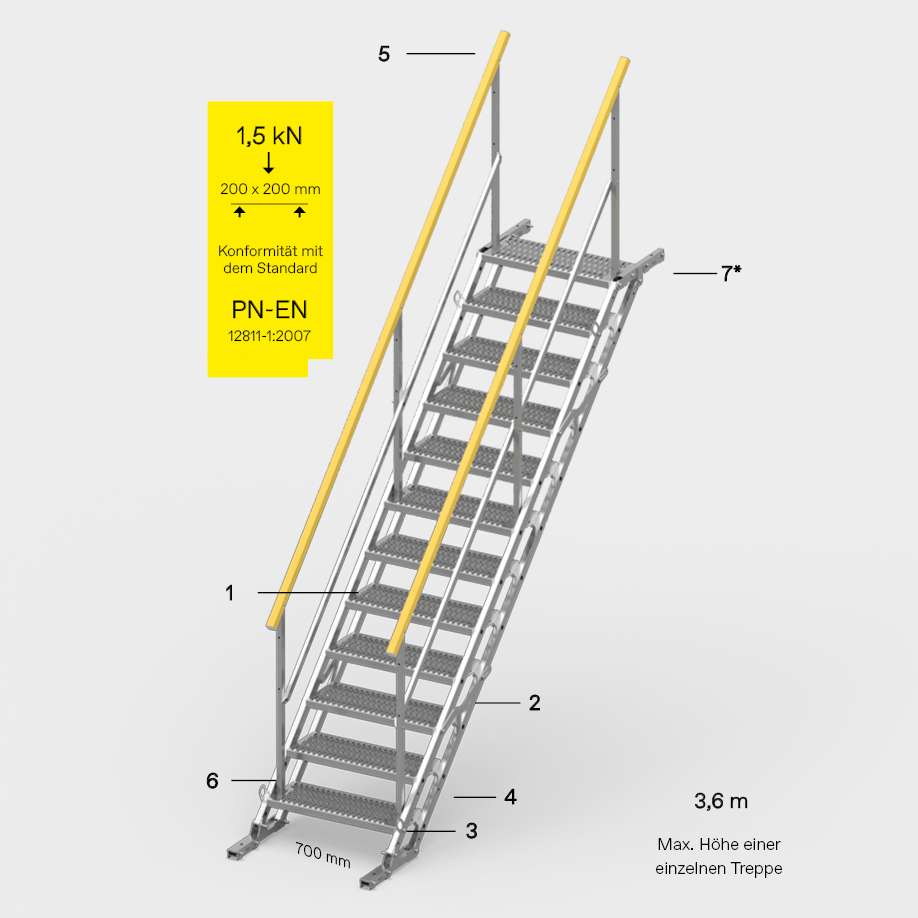

1 – Rutschhemmende und selbstreinigende Stufen
2 – Sicherheitsverriegelungen gegen unbeabsichtigtes Einklappen
3 – Praktische Transportgriffe
4 – Rutschhemmende Auflagen am oberen und unteren Ende der Treppe
5 – Einfaches oder doppelseitiges Geländer
6 – Aufnahmebuchse für die Schnellmontage des Geländers
7* – Möglichkeit zur Verwendung eines Halters zum Absenken der letzten Stufe
Die Treppe erfüllt die Anforderungen der Norm PN-EN 12811-1:2007 hinsichtlich Tragfähigkeit der Klasse 1 (1,5 kN auf einer Fläche von 200 × 200 mm) und ist für die Selbstmontage mit einem Kran geeignet.
TAS module:

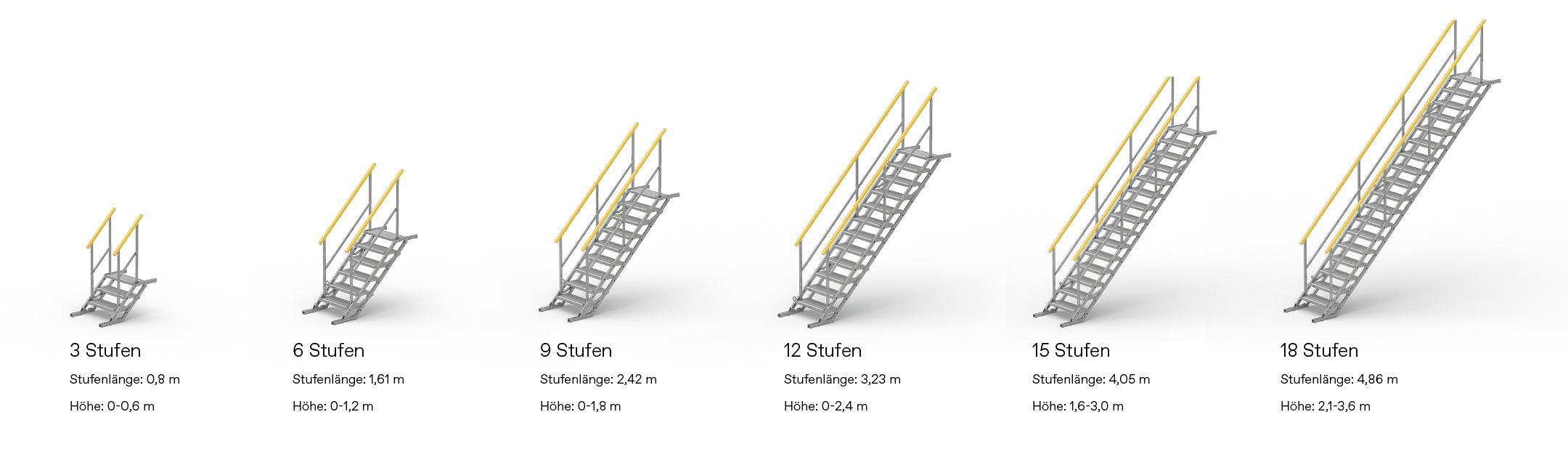

Das temporäre Treppensystem aus Aluminium besteht aus 6 Basismodulen mit 3, 6, 9, 12, 15 oder 18 Stufen. Der Neigungswinkel kann bei Modulen mit 3 bis 12 Stufen von 0° bis 50° und bei Modulen mit 15 und 18 Stufen von 25° bis 50° eingestellt werden.
Die Treppen werden – wie ihre Ausführung aus Stahl – auf einer vorbereiteten Fläche montiert, indem der untere und obere Teil fixiert wird. Die nachstehende Tabelle zeigt die Grundparameter der verfügbaren Module.
| nutzbare breite: 700 mm |
| temporäre treppen |
| laufstege (bis 2,8 m) |
| gerüsttreppen |
| überstiegsplattform |
| Anzahl der Stufen | 3 | 6 | 9 | 12 | 15 | 18 |
| Breite [mm] | 700 | 700 | 700 | 700 | 700 | 700 |
| Höhe [m] | 0-0,6 | 0-1,2 | 0-1,8 | 0-2,4 | 1,6-3,0 | 2,1-3,6 |
| Gewicht [kg]* | 26,2 | 42 | 61 | 73 | 90 | 106 |
| Lauflänge [m] | 0,8 | 1,61 | 2,24 | 3,23 | 4,05 | 4,86 |
| Treppenlänge mit Geländer [m] | 1,4 | 2,2 | 3 | 3,8 | 4,6 | 5,4 |
| Max. Nutzeranzahl auf der Treppe | 1 | 1 | 2 | 2 | 2 | 3 |
| Verwendbar als Laufsteg | nein | ja | ja | ja | nein | nein |
| Grabenbreite [m] | – | 1,17 | 1,98 | 2,78 | 3,60 | 4,40 |
Längenauswahl und Treppenkonfiguratio

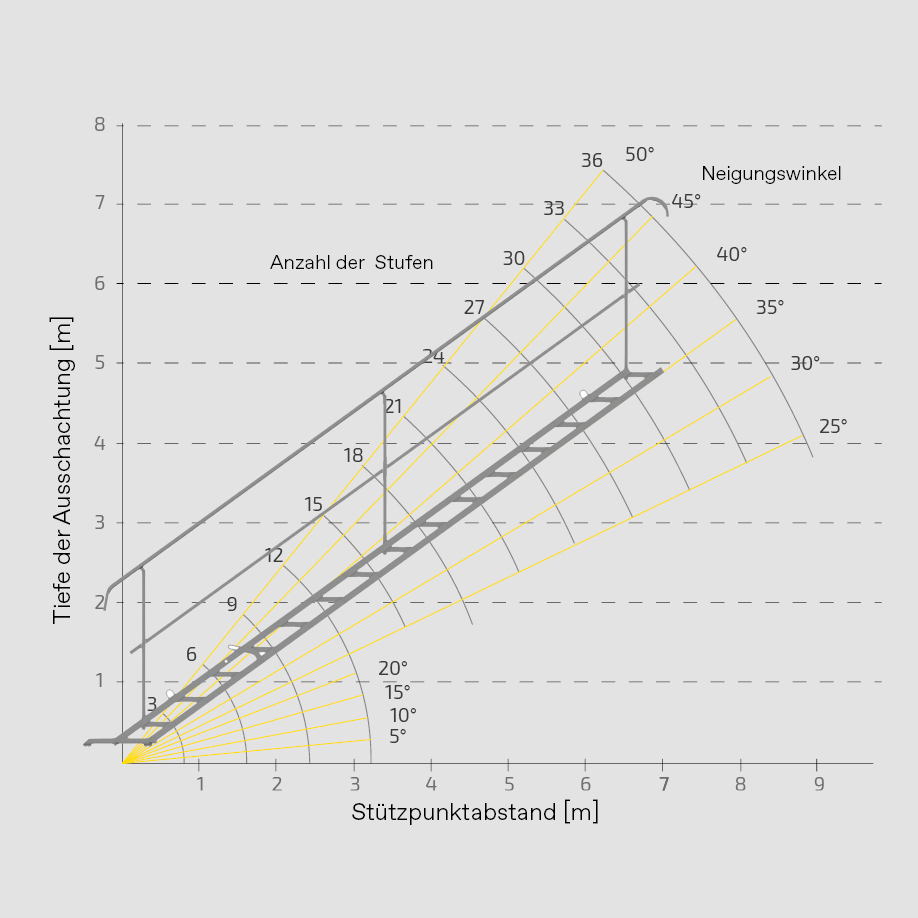

Die Position der Treppe – also der Neigungswinkel und der Abstand zwischen dem unteren und oberen Ende – wird anhand des rechts dargestellten Diagramms wie folgt bestimmt:
- Bestimmen Sie die Aushubtiefe und markieren Sie den Wert auf der vertikalen Achse.
- Berücksichtigen Sie die Anzahl der Stufen im Set und bestimmen Sie den Treppenwinkel – führen Sie dazu eine horizontale Linie bis zum Schnittpunkt mit der Kurve.
- Bestimmen Sie den Abstand des Aufsetzpunkts des unteren Treppenteils – vertikale Linie bis zum Schnittpunkt mit der Horizontalachse.
